Anslutningstyper: ORB (O-Ring Boss)
Vad är ORB-beslag?

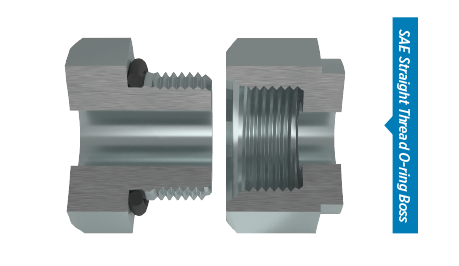

KLOT,eller (SAE rak gängaO-ring Boss) beslag, införliva en portanslutning som rekommenderas av National Fire Protection Association (NFPA) för att förhindra läckage i hydrauliska system med medel- och högtryck.KLOTanslutningartillverkas vanligtvis i kol, förnicklat kol och rostfritt stål ochAnvänd vanligtvis Buna-N eller Viton, 90 Durometer O-ringar. Den manliga anslutningen är enrak UNFgänga med en O-ring. Honporten har en rak gänga och en bearbetad yta för att ge en jämn, platt, exakt placerad yta (minstfräknig), tillsammans med en fas där O-ringen sitter.Sigillen skapasnär O-ringen pressas in i avfasningen vid parning av hanenoch kvinnligförbindelsetillhandahållaen tät tätning.
Nackdelar med ORB-beslag
Den relevanta temperaturklassificeringen begränsas av o-ringens tätningsmaterial som gör dessa kopplingar ineffektiva i högtemperaturapplikationer
O-ringen kan vara felaktigt installerad vilket resulterar i ett skär eller nypning
Beslaget kan vara felaktigt åtdraget
Den gängade delen av kopplingen kan vara längre än SAE-specifikationen vilket resulterar i att kopplingen bottnar i en port innan o-ringen kan komprimeras helt
Fördelar med ORB-beslag
De är lättillgängliga och erbjuder ett stort utbud av storlekar, former, kombinationer och material
Ge optimal tätningsprestanda i medel- till högtryckssystem
Naturen hos ORB-kopplingar motstår komplikationer i samband med övermontering
Den raka gänganslutningsdesignen i kombination med o-ringens utbytbarhet gör dessa beslag återanvändbara och lätta att underhålla
Är antingen justerbara eller ej justerbara
Justerbara o-ringsbeslag är vanligtvis armbågar eller T-stycken som är installerade i en fast riktning. Icke justerbara o-ringsbeslag är vanligtvis pluggar och raka kopplingar som monteras i en port utan behov av justering. Tillval som dessa gör ORB-kopplingsorienteringen enklare än vissa andra beslag eftersom o-ringen är tätningsfaktorn och inte gängorna.
KLOTbeslagkan förväxlas med andra anslutningssystem, såsom NPTeller till och med JIC. Till exempel,thans raka gänganslutning använder samma gängor som JIC 37 graders kopplingen. Den 37 graders blossen har dock tagits bort och eno-ringhar lagts till.Så, whålgängor av olika kopplingar passar ibland, ORBanslutajonerska aldrig användas med någon annan typ av kontakter eftersom det är troligt att det läcker.Av dessa anledningar försiktighet måste vidtas för att korrekt identifiera rätt anslutning för att skapa en säker och läckagebeständig tätning.
