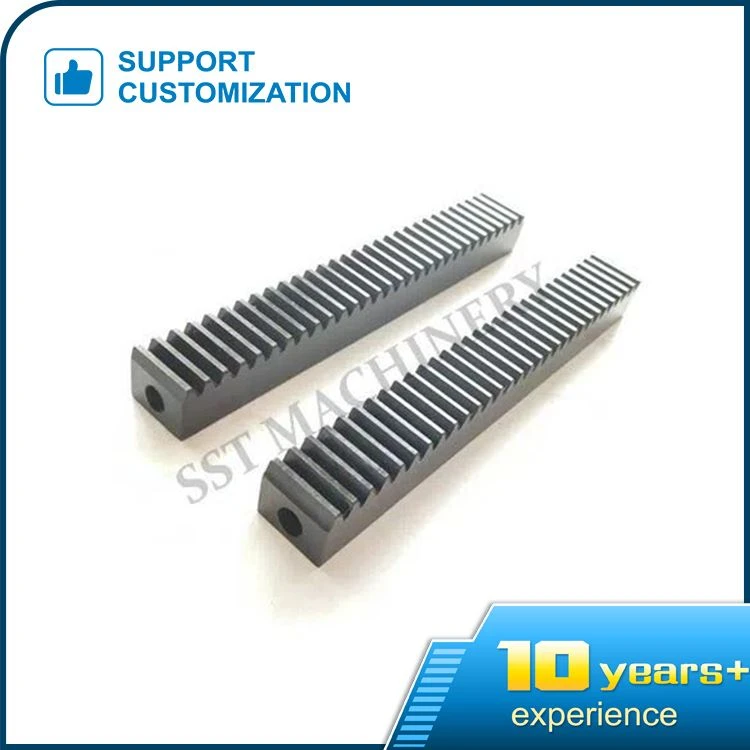

Platt kuggstång

Typval, installation och smörjning av platt kuggstång:

1. Typval avPlatt kuggstång: modul är värdet som anger kuggformen och storleken på kugghjulet. Endast när modulen och tryckvinkeln för de två växlarna är desamma kan bindningsöverföring utföras.

M=d/z, där D är referenscirkelns diameter; Z är antalet tänder. Ju större modul, desto starkare belastningskapacitet.

Gemensam modul: 0,5, 0,8, 1,0, 1,5, 2,0, 2,5, 3,0; Beroende på den faktiska tillämpningen ska lastkraften * referenscirkelns radie * säkerhetsfaktorn vara mindre än den tillåtna överföringskraften.

För övrigt påverkar referenscirkelns diameter, det vill säga graderingscirkelns diameter, rörelsehastigheten. Den specifika beräkningsformeln är:

w=2 Π n/60

v=wr

Där W är vinkelhastigheten, n är rotationshastigheten och enheten är r/min; R är radien för graderingscirkeln.

I praktiska tillämpningar väljer vi vanligtvis spiralformade tänder. När det gäller jämförelsen mellan raka tänder och spiralformade tänder har spiralformade tänder följande skillnader:

a. Driften är stabil och ljudet är lågt. Eftersom endast en del av varje tandyta på det spiralformade kugghjulet deltar i ingreppsprocessen, eller det är underförstått att varje tand gradvis deltar i ingreppet och inte kommer att producera stora vibrationer, är ljudet lågt.

b. Bärförmågan- för spiralformade kugghjul med samma modul och bredd är högre än cylindriska kugghjul, eftersom den effektiva kuggbredden för spiralformade kugghjul är större i detta fall.

C. Eftersom det finns fler ingripande kontaktytor är noggrannheten hos spiralformade tänder i allmänhet bättre än för raka tänder av samma kvalitet.

d. Eftersom det spiralformade kugghjulet har rotation åt vänster-och höger-, måste riktningen bestämmas när den matchas med kuggstången. I allmänhet matchas den vänstra-växeln med den högra-växeln.

e. Helixvinkel är en speciell egenskap hos spiralformade kugghjul. Generellt sett avser spiralvinkeln för spiralformade kugghjul vi vanligtvis hänvisar till spiralvinkeln på den indexerande cylindriska ytan. Ju större spiralvinkeln är, desto större är koincidensgraden, vilket är mer gynnsamt för jämna rörelser och minskar brus. Allt har två sidor. Även om en ökning av spiralvinkeln medför många fördelar, ökar också den axiella kraften som genereras under drift. Därför bör storleken på spiralvinkeln bero på kvalitetskraven och bearbetningsnoggrannheten för arbetet. I allmänhet är det 8-25. Om det finns särskilda krav på buller kan det tas som ett större värde efter situationen.

Vi kan göra platt kuggstång av god kvalitet.
